EJERCICIOS DE CASOS DE USO CON UML

1. El participante debe crear los Casos de Uso utilizando notación y conceptos de UML.

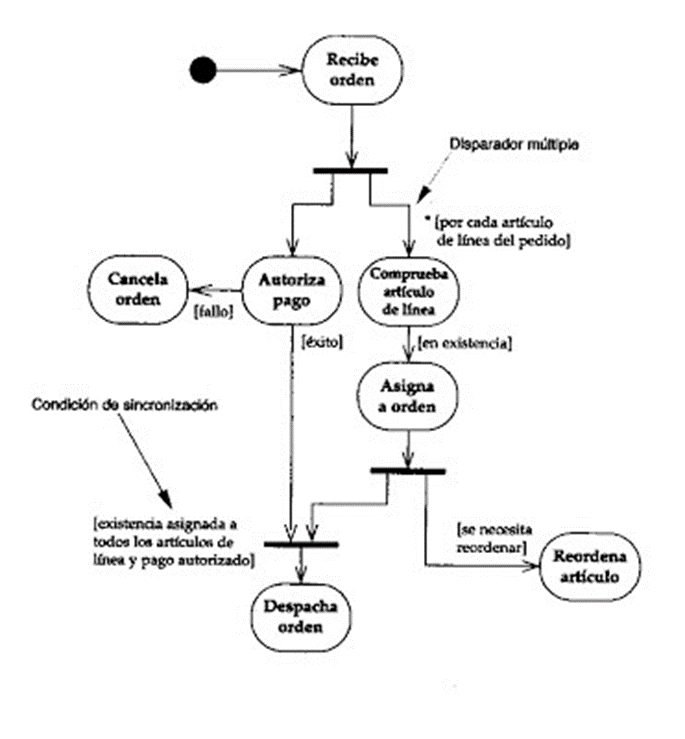

2. El participante debe crear el Diagrama de actividad para la recepción de un pedido.

Explicación: Cuando recibimos un pedido, comprobamos cada artículo de línea del pedido para ver si lo hay en existencia. Si la respuesta es afirmativa, asignamos la mercancía al pedido. Si esta asignación hace bajar la cantidad de mercancía en existencia por debajo del nivel de reposición (reorden), se repone. Mientras hacemos esto, revisamos el pago para ver si está correcto. Si el pago está bien y hay mercancías en existencia, despachamos el pedido. Si el pago está correcto, pero no hay las mercancías en existencia, dejamos en espera el pedido. Si el pago no está bien, cancelamos la orden.

3. Guarde el archivo resultado con el formato NOMBRE-APELLIDO-AF7-M4

4. Arrastre los archivos hasta el recuadro de líneas segmentadas y luego presione el botón "Agregar Entrega".

5. Finalmente presione el botón enviar para calificar.
